您了解干式變壓器的絕緣等級嗎?

　　每個變壓器都是有絕緣的，變壓器的絕緣對于變壓器本身的運行至關重要。您知道嗎?干式變壓器的絕緣也是劃分等級的，今天我們就來分享一下干式變壓的絕緣等級。

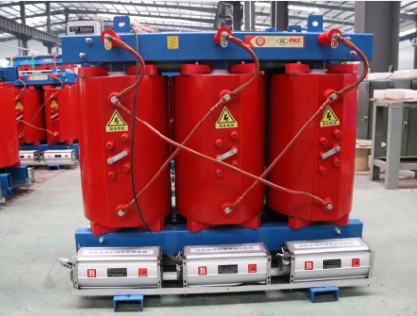

　　干式變壓器是指不浸泡在絕緣油中，只由鐵心和卷線構成的變壓器。廣泛用于公共場所和高層建筑的照明。變壓器結構簡單，制造簡單，有很多優點。

　　這個變壓器有三個形狀。一個很好地能看見。是與空氣直接接觸的變壓器。這個變壓器散熱性能好,不過，缺點也清楚。也就是說，容易受潮。這個變壓器需要放在比較干燥的房間里。還有一個是封閉式。這個變壓器安全性高，密封性好。礦山和幾個危險的工作點被使用,不過，散熱效果壞。一個是用注入式的干式變壓器，用樹脂材料填充。它可以達到良好的散熱和安全性能，但一般體積較小，所以只適用于小電力使用。

　　干式變壓器的絕緣電平不是從絕緣強度的角度來看，溫度上升容許的范圍，即絕緣電平是指被使用的絕緣材料的耐熱等級，被分類為a、e、B、F、H級。

　　根據GB 1094.11，干式變壓器的定格運行前提是不超過海拔100米的，***熱的月亮的均質溫度為30℃，更高年的更高溫度為20℃，室外干式變壓器的更高溫度為-25℃，室內干式變壓器的更高溫度為-5℃。以這個規模為前提，干式變壓器的容許溫度上升根據絕緣水平而不同。a級絕緣定格電流中的均勻溫度上升值為60 K、E級絕緣75 K、B級絕緣為80 K、F級絕緣為100 k、H級絕緣為125 k，運行前提不是指定的規模時，溫度上升值由雙方協商確定。溫度越高，干式變壓器的卷線電阻值越高，溫度越高，發熱效率越低。這是積極的反應問題。如果是F級絕緣系統，一般在50-60℃適合運用。
