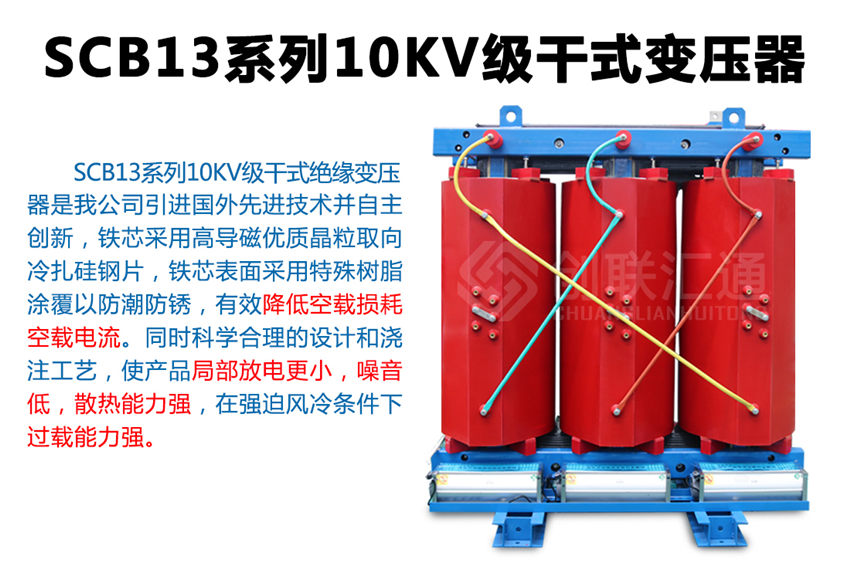

SCB13系列10kv級干式變壓器

SCB13樹脂絕緣干式變壓器是我公司引進外先進技術自主研發的，鐵芯采用高導磁優質晶粒取向冷扎硅鋼片，45°全斜步進接縫，鐵芯采用特殊的方管拉板結構，芯柱采用絕緣帶綁扎，鐵芯表面采用特殊樹脂涂覆以防潮防銹，有效降低了空載損耗、空載電流和鐵芯噪音。同時科學合理的設計和澆注工藝，使產品局部放電更小，噪音低，散熱能力強，在強迫風冷條件下額定負載下長期運行。

產品結構：

高壓繞組
高壓繞組用帶填料環氧樹脂真空澆注，局放量小，線圈電氣強度高，繞內外壁用玻璃纖維網絡格板增強，增加了線圈的機械強度，提高了產品抗突短路的能力，線圈永不開裂。

低壓繞組
低壓繞組采用箔式結構，解決了用線繞時軸向螺旋角問題，使安匝更s同時線圈采用軸向冷卻風道，增強了敗熱能力，繞組層間采用了DMD環氧預漫布，整體固化成形。

鐵芯
鐵芯造用進口優質冷軋硅鋼片，三階金斜接結構、芯柱果用F級無模禮、鐵芯表面采用環氧樹醒包封，降低了空載損耗，空載電流和鐵芯城央件和緊固件經持殊表面處理，使產品外觀質量有了進一步提高，

溫控系級和冷風系統
采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了變壓器的過載能來。溫度控制采用智能溫控儀，提高了變壓器運行可靠性。

產品特點：
1.安全，防火，無污染，可直接運行于負荷中心；
2.采用內先進生產技術，機械強度高，抗短路能力強，局部放電量小，熱穩定性好，可靠性高，使用壽命長；
3.低損耗，低噪音，節能效果明顯，免維護；
4.散熱性能好，過負載能力強，強迫風冷時可提高50%容量運行；
5.防潮性能好，適應高濕度和其他惡劣環境中運行；
6.體積小，重量輕，占地空間少，安裝費用低。

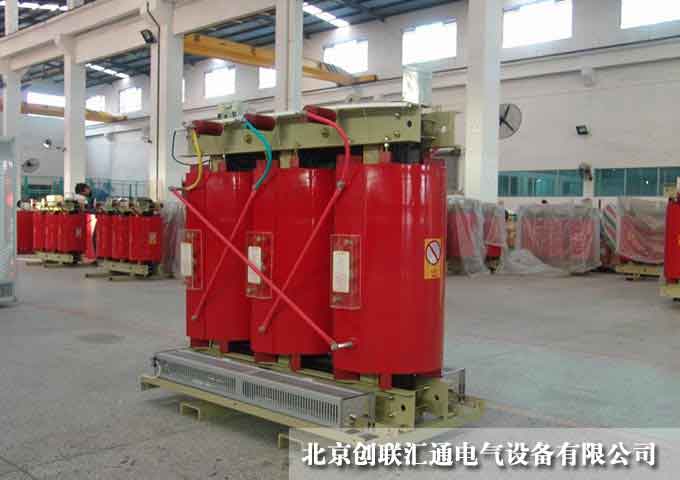

產品圖片

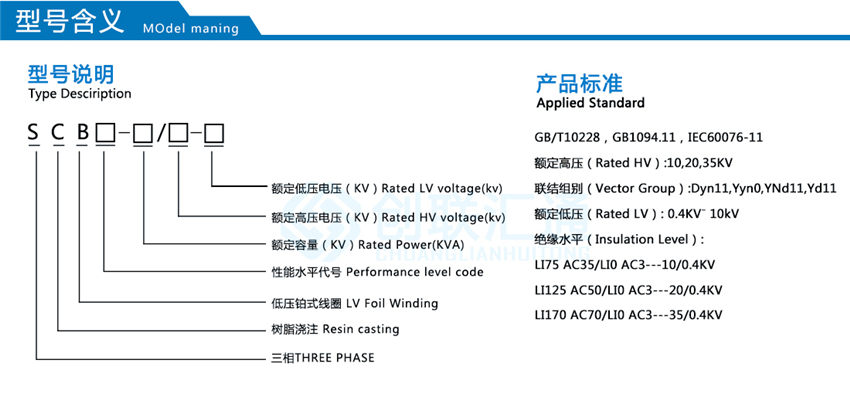

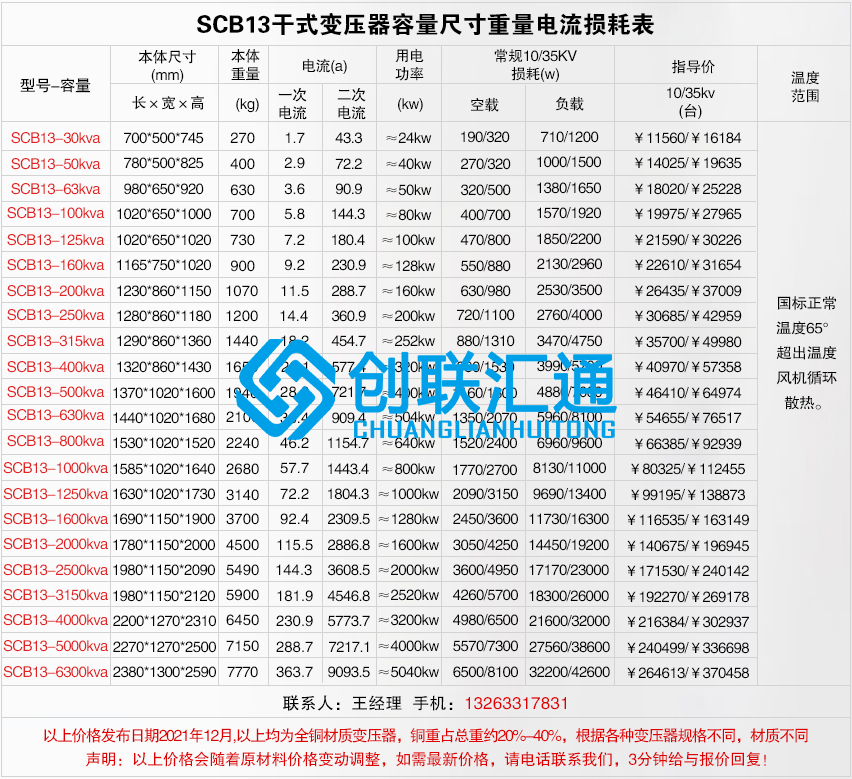

產品參數

企業保障
