10kv干式變壓器scb10-1250kva價格 scb10干式變壓器參數/型號含義

　　變壓器型號中具體字母及數字含義如下：例如scb10-1250kva/10：

　　1、S：表示變壓器為三相電力變壓器，如果為單相變壓器則應該用字母“D”或字母“d”表示。

　　2、C：表示變壓器為環氧樹脂澆筑的包封式干式變壓器

　　3、B：表示這臺變壓器低壓側采用的是箔繞的，變壓器的低壓線包采用箔繞具有很好的載電流能力，和抗短路能力;

　　4、10：表示這臺變壓器的設計序號為10型，目前SCB10是 型的節能型干式變壓器;

　　5、1250：表示變壓器的標定容量，所謂標定容量指的是變壓器的額定容量，家的標準規定變壓器的實際容量為標定容量的±5

　　6、10：表示變壓器的電壓等級為10KV級

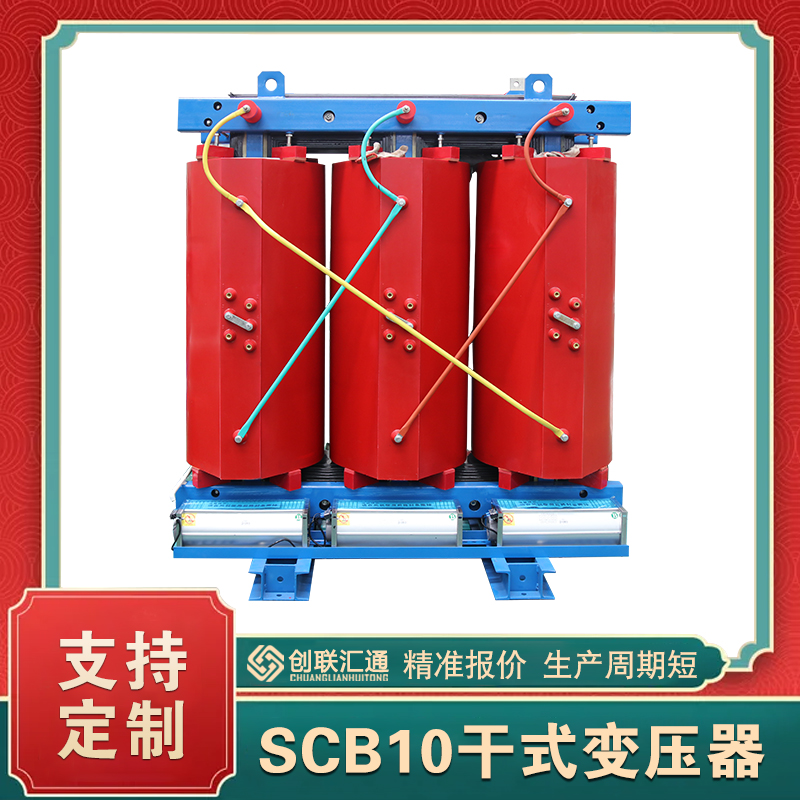

產品圖片

　　SCB10-1250kva干式變壓器產品特點

　　1、線圈采用銅導線纏繞或箔繞，以玻璃纖維增強，環氧樹脂不加填料真空干燥脫氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。

　　2、高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便于調檔，美觀整齊。

　　3、鐵芯采用優質晶粒取向冷軋硅鋼片疊制，45度全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋，耐潮濕，防銹，降噪。

　　4、鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于穩定壓緊狀態，以降低噪音。

　　5、變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后，可提高輸出容量20%。

　　6、配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(Pt100)。以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能，為干式變壓器提供可靠的過載保護裝置，從而提高干式變壓器運行的安全性。

　　SCB10-1250kva干式變壓器產品結構

　　鐵芯：鐵芯選用進口優質冷軋硅鋼片，三階全斜接縫結構，芯柱采用F級無緯帶綁扎，鐵芯表面采用環氧樹脂包封，降低了空載損耗，空載電流和鐵皮噪聲，夾件和緊回件經特殊表面處理，使產品外觀質量有了進一步提高。

　　溫控系統和風冷系統：采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了變壓器的過載能力。溫度控制采用智能溫控儀，提高了變壓器運行安全可靠性。

　　保護外殼和出線母排：保護外殼對變壓器作進一步安全保護，防護等級有IP20、IP23等。外殼材料有鋁合金、冷軋鋼板，不銹鋼等供用戶選擇。低壓出線用標準母線排出線，側出線和頂出線均可，也可為用戶設計特殊出線方式。

產品參數

　　SCB10-1250kva干式變壓器執行標準

　　1、GB1094.11-2007 干式電力變壓器

　　2、GB/T10228-2008 干式電力變壓器技術參數和要求

　　3、GB1094.10-2003 電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙

　　4、JB/T10008-2004 6~500KV級變壓器聲級

　　5、JB/T56009-1998 干式電力變壓器產品質量分等
